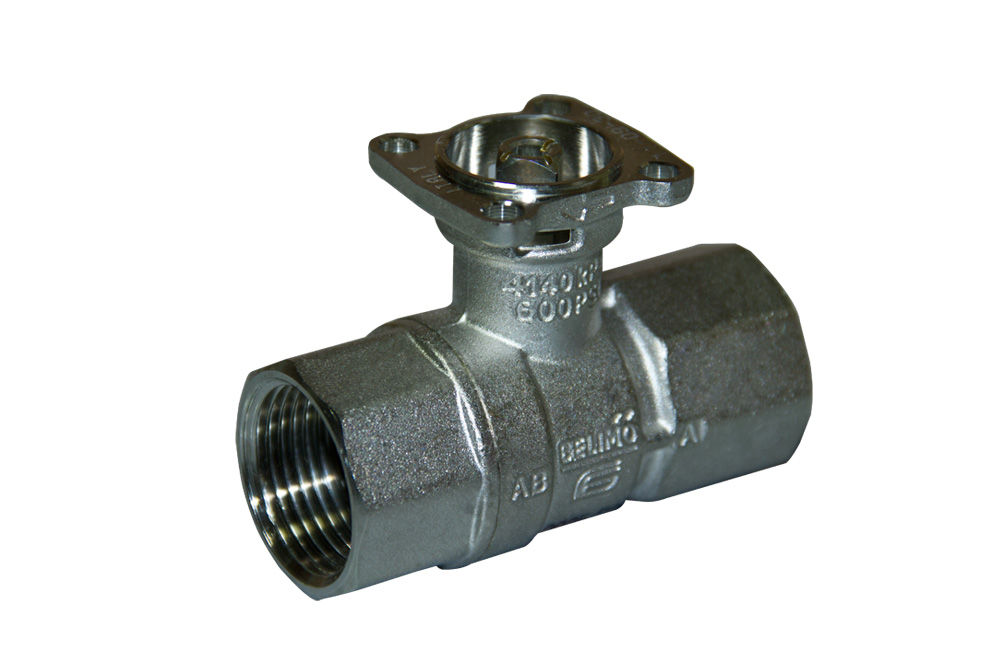

Двухходовые шаровые клапаны откр./ закр., внутренняя резьба - R2015-S1...R2050-S4
Описание
Шаровый клапан является относительно чувствительным устройством. С целью обеспечения его продолжительной работы рекомендуется использовать фильтры. Регулирующие клапаны и поворотные электроприводы не требуют технического обслуживания. Перед началом проведения любых сервисных работ, убедитесь, что электропривод, установленный на шаровом клапане, отключен от электропитания (путем отсоединения питающего кабеля). Все насосы в прилегающих участках должны быть также отключены и соответствующие участки трубопровода заглушены. При необходимости перед проведением работ систему нужно охладить, а давление внутри системы снизить до атмосферного.
Система не может быть включена обратно до тех пор, пока клапан не будет установлен на место согласно инструкции и соединения не изолированы должным образом.
Применение
- для выполнения запирающих функций или двухпозиционного управления контурами холодо- или теплоносителя в отопительных и вентиляционных установках.
- полностью герметичен.
Управление
Шаровый клапан откр./закр. управляется при помощи поворотного электропривода. Клапан открывается в направлении против часовой стрелки и закрывается по часовой стрелке.
Тип
|
Kvs
(м3/час)
|
DN
(мм)
|
Rp
(дюймы)
|
Ps
(кПа)
|
R2015-S1
|
15
|
15
|
½ ′′
|
1600
|
R2020-S2
|
32
|
20
|
¾ ′′
|
1600
|
R2025-S2
|
26
|
25
|
1 ′′
|
1600
|
R2032-S3
|
32
|
32
|
1 ¼ ′′
|
1600
|
R2040-S3
|
31
|
40
|
1 ½ ′′
|
1600
|
R2050-S4
|
49
|
50
|
2 ′′
|
1600
|
Рабочая среда
|
Холодная и горячая вода (содержание гликоля макс. 50%)
|
Температура среды
|
-10 °С … +120°С
|
Ограничения по температуре
|
Температура среды может быть ограничена в зависимости от типа привода, установленного на клапан. Точную температуру среды можно определить из технического описания конкретного привода
|
Пропускная способность
|
Kvs См. ≪Обзор типов≫
|
Допустимый перепад давления
|
ΔPmax 1000 кПа
|
Запираемый перепад давления
|
ΔPs 1400 кПа
|
Уровень утечки
|
А, герметичен
|
Трубное присоединение
|
Внутренняя резьба
|
Угол поворота
|
90° (рабочий диапазон 15…90° )
|
Положение установки
|
От вертикального до горизонтального
(относительно штока)
|
Техническое обслуживание
|
Не требуется
|
Тело клапана
|
Штампованное, никелированная латунь
|
Конус клапана и шток
|
Нержавеющая сталь
|
Уплотнение штока
|
Кольцо EPDM
|
Уплотнение шара
|
PTFE, кольцо EPDM, (DN20 Viton)
|
