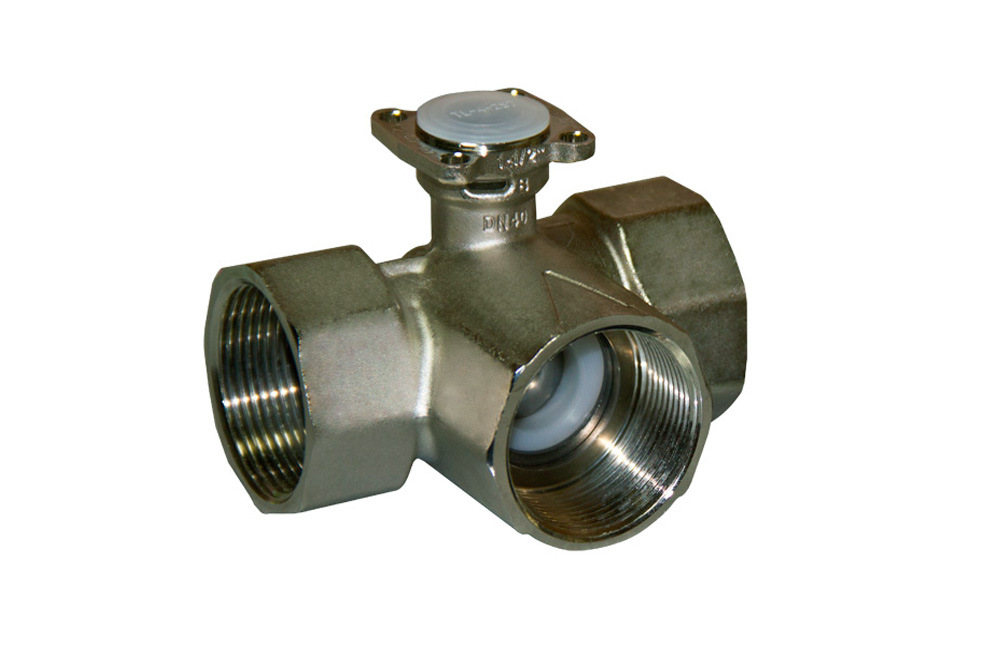

Трехходовые шаровые клапана, наружная резьба - R515...R550
Применение
- для выполнения запирающих функций или двухпозиционного управления контурами холодо- или теплоносителя в отопительных и вентиляционных установках.
- полностью герметичен.
Технические характеристики R515...R550
|
Тип
|
Kvs
(м3/час)
|
DN
(мм)
|
Rp
(дюймы)
|
Ps
(кПа)
|
|
R515
|
8,6
|
15
|
1 ′′
|
4140
|
|
R520
|
21
|
20
|
1 ¼ ′′
|
4140
|
|
R525
|
26
|
25
|
1 ½ ′′
|
4140
|
|
R530
|
16
|
32
|
2 ′′
|
4140
|
|
R532
|
32
|
32
|
2 ′′
|
2760
|
|
R540
|
32
|
40
|
2 ¼ ′′
|
2760
|
|
R550
|
49
|
50
|
2 ¾ ′′
|
2760
|
|
Рабочая среда
|
Холодная и горячая вода (содержание гликоля макс. 50%)
|
|
Температура среды
|
+5°С … +110°С1)
|
|
Допустимый перепад давления
|
ΔPmax 1000 кПа
(200 кПа при бесшумной работы)
|
|
Запираемый перепад давления
|
ΔPs 1400 кПа
|
|
Характеристика потока
|
Байпас В-АВ: ≈ 50% от Kvs
|
|
Уровень утечки
|
А-АВ: А, герметичен
В-АВ: 1% от Kvs
|
|
Трубное присоединение
|
Внешняя резьба
|
|
Угол поворота
|
90° (рабочий диапазон 15…90°)
|
|
Положение установки
|
От вертикального до горизонтального
(относительно штока)
|
|
Техническое обслуживание
|
Не требуется
|
|
Тело клапана
|
Штампованное, никелированная латунь
|
|
Конус клапана и шток
|
Нержавеющая сталь
|
|
Уплотнение штока
|
Кольцо EPDM
|
|
Уплотнение шара
|
PTFE, кольцо, Viton
|
Принцип работы

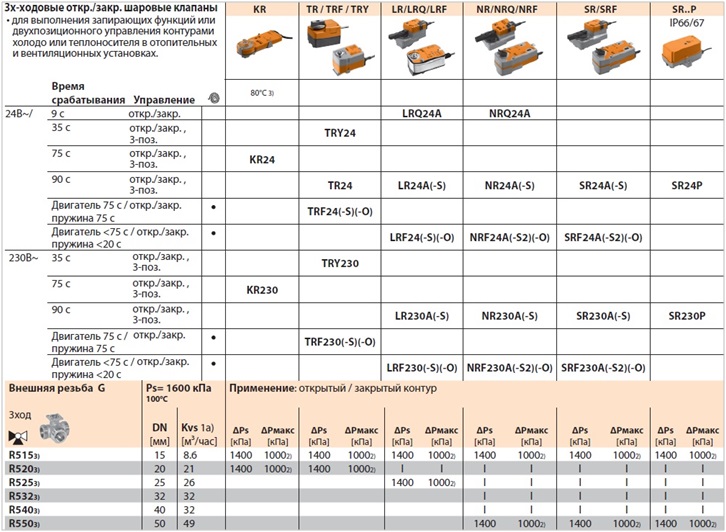

Позиционный (откр. /закр.) шаровый клапан управляется электроприводами серий TR…, LR…A, NR…A или SR…А (или электроприводами со встроенной возвратной пружиной LF/NRF…A/SRF…A). Электропривод управляется стандартным внешним сигналом.
