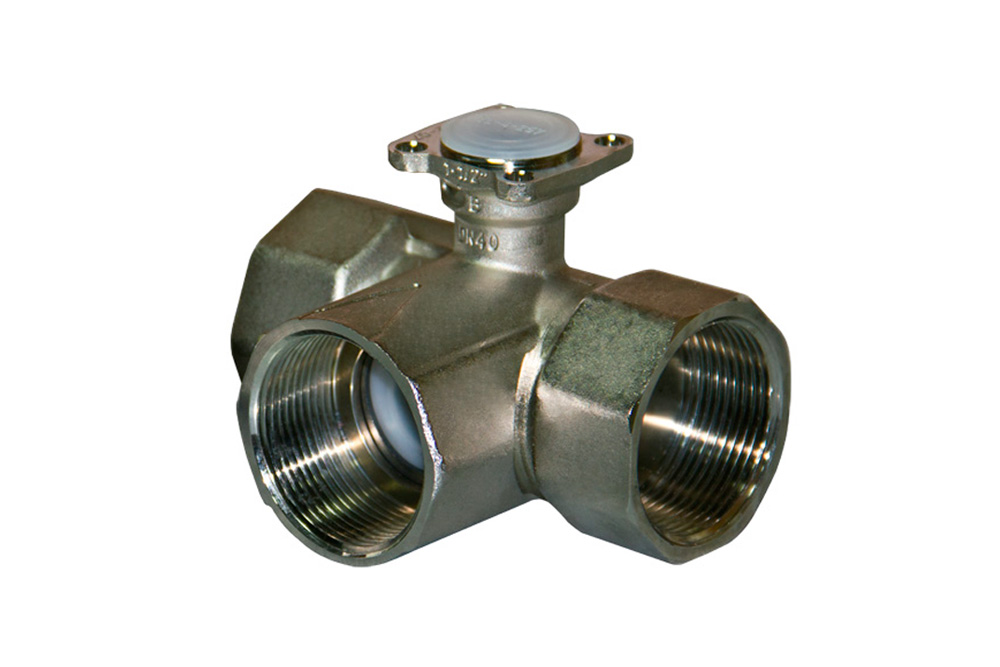

Трехходовые позиционные переключающие шаровые клапаны, внутренняя резьба - R315BL... R350GBL
Применение
- для выполнения запирающих функций или двухпозиционного управления контурами холодо- или теплоносителя в отопительных и вентиляционных установках.
- полностью герметичен.
Технические характеристики R315BL... R350GBL
|
Рабочая среда
|
Холодная и горячая вода (содержание гликоля макс. 50%)
|
|
Температура среды
|
+5 °С … +100°С
|
|
Допустимый перепад давления
|
ΔPmax 350 кПа (200 кПа для бесшумной работы)
|
|
Запираемый перепад давления
|
ΔPs 500 кПа
|
|
Уровень утечки
|
Непроницаемый для пузырьков воздуха
|
|
Трубное присоединение
|
Внутренняя резьба
|
|
Угол поворота
|
90° (рабочий диапазон 15…90° )
|
|
Положение установки
|
От вертикального до горизонтального
(относительно штока)
|
|
Техническое обслуживание
|
Не требуется
|
|
Тело клапана
|
Штампованное, никелированная латунь
|
|
Конус клапана и шток
|
Хромированная латунь
|
|
Шток
|
Никелированная латунь
|
|
Уплотнение штока
|
Кольцо / EPDM
|
|
Уплотнение шара
|
Кольцо / PTFE
|
Принцип работы

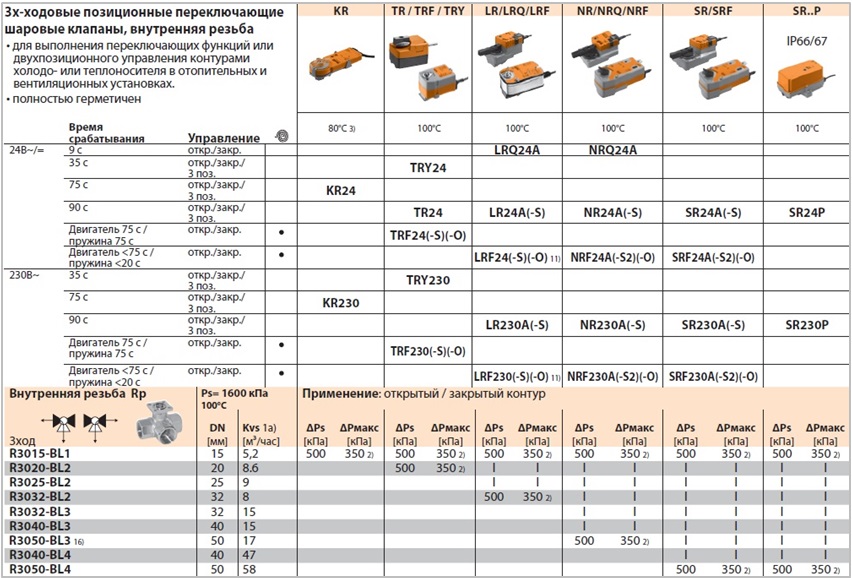

Позиционный (откр. /закр.) шаровый клапан управляется электроприводами серий TR…, LR…A, NR…A или SR…А (или электроприводами со встроенной возвратной пружиной LF/NRF…A/SRF…A). Электропривод управляется стандартным внешним сигналом.
